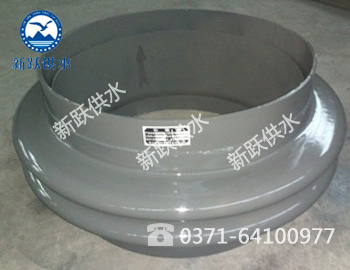

圓形多波補償器主要用于電廠煙風道，用來吸收熱位移和(或)減震，本系列產品是根據GB/t12777標準，并參照EJMA(《美國膨脹節制造商協會標準》)設計制造，規格系列為DN100~DN4000共34種，系列外的規格，可向本廠另行訂貨。

　　二、性能參數

　　1、使用壓力:-30~30kPa

　　2\、使用溫度：≤400℃

　　3、波紋管材質：奧氏不銹鋼0Cr18Ni9(GB3280)

　　4、產品剛度

　　參數表中列出的剛度均系20℃時的剛度，由下表得到實際溫度下對應的剛度。

　　5、補償量

　　補償器主要吸收軸向位移，參數表中所列的軸向補償量Xo主要為壓縮位移。

　　單個圓形多波補償器很難吸收徑向位移。當需要吸收徑向位移時常采用兩件圓形多波補償器或選用三維補償器，或與本廠聯系進行非標設計。

　　6、疲勞壽命

　　參數表中所列補償量對應的疲勞壽命≥1000次。

　　7、連接方式：

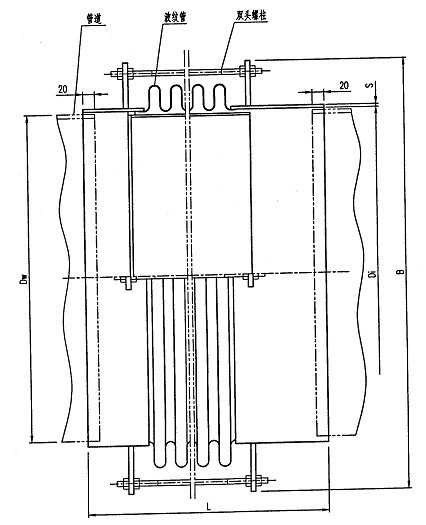

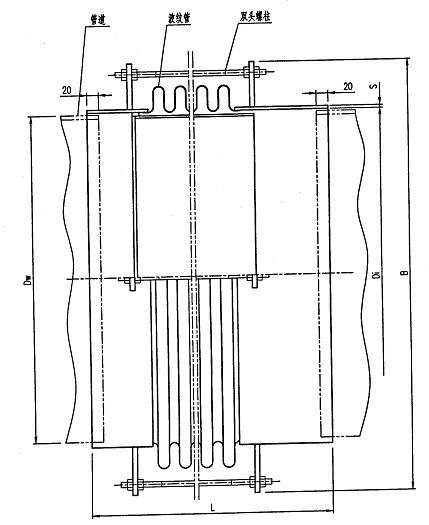

　　內插焊，即管道插入補償器接口內，插入量為20mm.

　　三、訂貨時需提供的參數

　　圓管道的外徑(Dw);產品的長度及補償量。

圓管道的外徑（Dw);產品的長度及補償量。
